喷淋塔工作原理

名称:喷淋塔工作原理

详细信息

1、 工作原理

通过风管将酸雾废气引入净化塔。通过填料层后,废气和氢化钠吸收剂与气体和液体充分接触,以吸收和中和气体。净化后,酸雾废气经烟尘板脱水除去,再由风机排放到大气中。在塔底用水泵加压后,将吸收剂喷在塔顶喷淋而下,然后再循环到塔底。净化后的酸雾废气符合排放标准。

2、 特点

a.除尘脱硫效率高。当使用碱洗水时,脱硫效率可达85%。

b.设备占地少,安装方便。

c.用水量、用电量指数偏低。

d.耐腐蚀,无磨损,使用寿命长。

e.设备运行可靠,维护简单方便。


3、 结构

采用喷雾塔填料层作为气液两相接触元件的传质设备。填料支撑板设置在填料塔底部,填料以堆叠方式排列在支撑板上。填料压力板安装在填料上方,以防止向上气流吹出。喷雾塔从塔顶喷出液体,通过液体分布器到达填料,并沿填料表面向下流动。气体从塔底分布后,液体通过填料层的空隙连续逆流。在填料表面,气液两相紧密接触,进行传质。当液体沿填料层流动时,有时会有壁面流动。壁面流动效应导致气液两相在填料层中的分布不均匀,导致传质效率下降。因此,将喷雾塔中的填料层分成两部分,中间设置有再分配装置,再分配后再喷洒到下部填料上。

4、 适用注意事项

a.循环水流量调节:由喷淋塔供水泵确定,一台锅炉运行时可开启,冬季两台或三台泵同时运行时,应全部开启,泥浆泵的流量应根据不允许循环的流量来调节。让它平等。

b.喷雾塔投药罐的投加量:在运行锅炉时,在冬季加入2袋碱和5袋石灰,如二、三套,可根据相应的数量增加药量。

C. 塔沉淀池应定期清理,一周一次,夏季一次,冬季每三天一次。

当灰水分离器排出时,每次换挡排放时,应分别打开排放阀,直到有清澈的水排放为止。

e.以上旋转部件应经常检查,注油,及时排除故障,以保证喷塔兔硫的去除效果。

f.上下楼梯时,要注意安全,要有自我保障和相互安全意识。

G.下班后及时清理卫生设施,让人们可以在工地上行走。

       喷淋塔塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板,填料以乱堆方式放置在支承板上。填料的上方安装填料压板,以防被上升气流吹动。喷淋液从塔顶经液体分布器喷淋到填料上,并沿填料表面流下。气体从塔底送入,经气体分布装置分布后,与液体呈逆流连续通过填料层的空隙,在填料表面上,气液两相密切接触进行传质。 当液体沿填料层向下流动时,有时会出现壁流现象,壁流效应造成气液两相在填料层中分布不均,从而使传质效率下降。因此,喷淋塔内的填料层分为两段,中间设置再分布装置,经重新分布后喷淋到下层填料上。
       为了避免气体携走喷淋液,在塔顶部气水分离器,有效截留喷淋液。喷淋液循环使用,在使用过程中会有部分损失,位于塔底的循环水箱适时补充喷淋液。

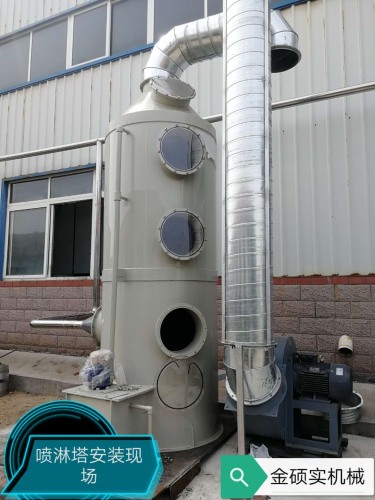

 安装使用及维护说明

1、当用户在安装酸雾净化塔时,要在高出地面150mm以上的混凝土基础上,水泵、风机应按要求另做混凝土基础。

2、在运输和安装时要注意对产品的保护,不得碰损机体及部件。

3、我们在净化塔出厂时,都会根据具体情况,采用分段包装运输,由工作技术人员到现场安装调试。

4、如果要将酸雾净化塔在室外的使用,在冬季应对塔体的底部水池部位进行防冻措施。

5、本设备底部水池有液位标记,使用前务必按液们标记注入吸收液。使用过程中应注意补充吸收液。

6、使用时应净化塔先开循环水泵2-3分钟,再开动鼓风机,停机时应先停鼓风机1-2分钟后,再停循环水泵。

7、应根据使用情况定期检查塔体底部水池内液体酸性深度及排气口气体净化程度,超过标准时。应更换底部水池中的吸收液。

8、请注意,用户服务在酸雾净化塔在使用一年半至二年庆做一次检修,每个月检查盘状喷淋管和填料的填塞情况,并对其进行清洗。
