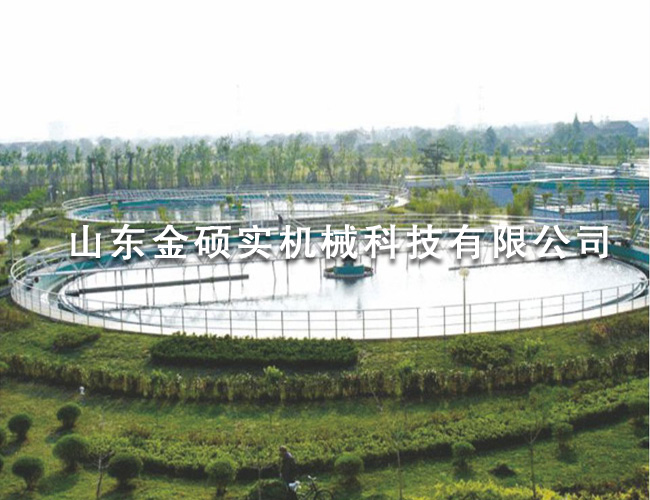

该机主要由主梁、中心支座、传动装置、刮臂、底部刮板、浮渣刮板、稳流筒、浮渣漏斗等部件组成。由池中心的支墩和池沿上行走的车轮支承主梁，主梁的中心与在中心支墩上的中心支座铰接，两端装有包括减速机在内的传动装置。该机以支墩上的中心支座为轴沿池圆周作回转运动。在主梁下部装有刮集装置，底部的刮泥板将池底的污泥刮到池中心的排泥槽内，再由下端的泥斗刮板经排泥槽将污泥排出池外。
污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶，主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板，沿中心稳流筒延伸至铰链式刮渣耙，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在铰链式刮渣耙区内，收集的浮渣随主机在池周运动至撇渣斗，通过刮渣耙的铰链活动刮至撇渣斗内，排至池外。
中心支座由固定支撑座、回转轴承和机架组成，可同时承受轴向力、径向力和倾覆力矩。集电装置采用滑环式集电装置，由集电环和电刷架组成。浮潭刮板、浮渣耙板、浮渣漏斗组成排渣机构，能有效地清除水面浮渣。工作桥是连接中心支座和行走端梁的大型部件，其上有走道板和栏杆，钢梁的下面连接刮泥结构，排渣机构等，在行走装置的带动下来完成刮泥，排渣工作。
原水从池底经中心支墩上部流出，并经稳流筒配水后，呈现辐身流向池子周边集水槽出水，随着辐向流速的降低，原水中的悬浮物被分离而沉降于池底。工作桥以中心支座为圆心，带动刮泥、排渣机构，在驱动装置驱动下将污泥刮集至沉淀池中心集泥槽，依靠水压或泵排出池外，上部浮渣由刮渣同步刮至排渣斗排出。
驱动装置推动工作桥沿池平面旋转，工作桥带动刮臂旋转，固定于刮臂上的刮板将泥由池边逐渐刮至池中心的集泥斗中，刮泥板曲线为对数螺旋线形，受力均匀，刮泥，当池底遇有障碍物时，能自动让耙，保护机器不受伤害。驱动装置可有扭矩保护装置，工作更加安全。
